อ่านเพิ่มเติมในการวัดขนาดตลับลูกปืน คุณต้องมีตัวเลขสามตัว: เส้นผ่านศูนย์กลางภายใน (เจาะ) , ที่ เส้นผ่านศูนย์กลางภายนอก (OD) และ ความกว้าง . ใช้คาลิเปอร์เพื่อวัดแต่ละมิติบนตลับลูกปืนโดยตรง หรืออ่านหมายเลขชิ้นส่วนที่พิมพ์ของตลับลูกปืนแล้วถอดรหัสโดยใช้แผนผังรูมาตรฐาน การวัดทั้งสามนี้บันทึกเป็นหน่วยมิลลิเมตรหรือนิ้ว เป็นเพียงข้อมูลที่จำเป็นในการระบุตลับลูกปืนเปลี่ยนหรือสั่งซื้อตลับลูกปืนที่ตรงกันจากแค็ตตาล็อก
ตลับลูกปืนดูเรียบง่ายเมื่อมองจากภายนอก แต่ขนาดรูที่ไม่ตรงกันแม้แต่ครึ่งมิลลิเมตรก็สามารถป้องกันไม่ให้ชิ้นส่วนทดแทนติดตั้งเพลาหรือตัวเรือนได้เลย คู่มือนี้จะอธิบายอย่างชัดเจนถึงวิธีการวัดขนาดตลับลูกปืนอย่างถูกต้อง เครื่องมือที่จำเป็น วิธีถอดรหัสหมายเลขชิ้นส่วนตลับลูกปืน และข้อผิดพลาดที่มักนำไปสู่การสั่งชิ้นส่วนที่ไม่ถูกต้อง

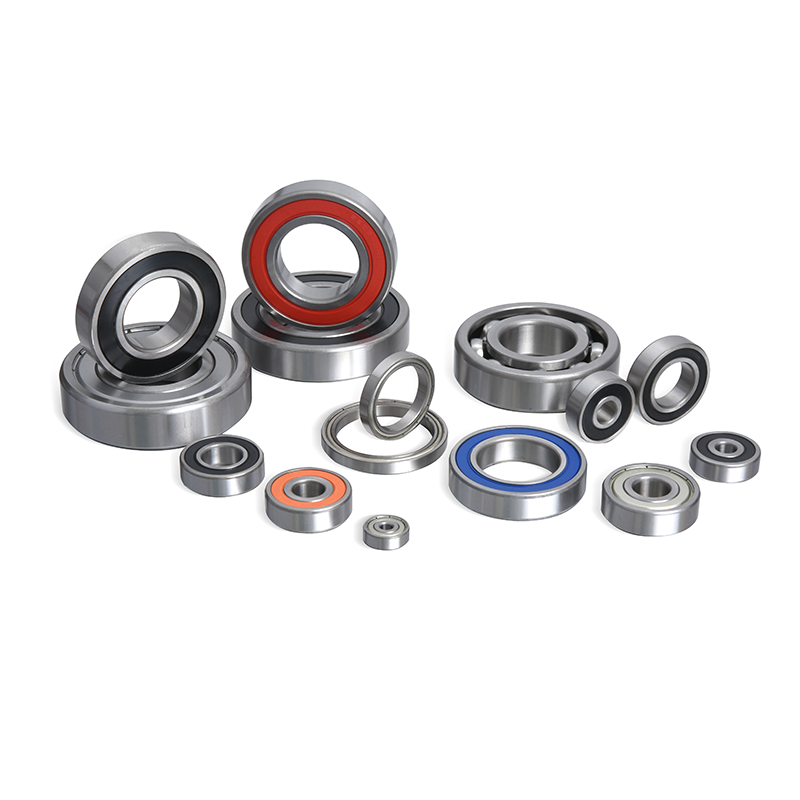

ตลับลูกปืนเม็ดกลมทุกอัน ไม่ว่าจะเป็นตลับลูกปืนเม็ดกลมหรือตลับลูกปืนลูกกลิ้ง ถูกกำหนดโดยขอบเขตสามมิติเดียวกันที่กำหนดขึ้นภายใต้มาตรฐานสากล ISO 15:2017 สำหรับตลับลูกปืนเม็ดกลมเมตริกและ มาตรฐาน ABMA 9 ในสหรัฐอเมริกา การรู้ว่าแต่ละมิติแสดงถึงอะไรเป็นขั้นตอนแรกในการวัดขนาดตลับลูกปืนอย่างถูกต้อง
เส้นผ่านศูนย์กลางของรูเจาะคือรูที่ผ่านศูนย์กลางของตลับลูกปืนตรงที่เพลาทะลุผ่าน นี่เป็นมิติที่สำคัญที่สุดเพียงมิติเดียว เพราะหากรูไม่ตรงกับเส้นผ่านศูนย์กลางเพลา ก็จะไม่สามารถติดตั้งตลับลูกปืนได้ โดยทั่วไปขนาดรูเจาะจะมีตั้งแต่ 3 มม. ในตลับลูกปืนขนาดเล็กไปจนถึงมากกว่า 200 มม. ในตลับลูกปืนอุตสาหกรรม
เส้นผ่านศูนย์กลางภายนอกคือการวัดที่ขอบด้านนอกของตลับลูกปืนซึ่งอยู่ภายในตัวเรือน OD จะต้องตรงกับรูตัวเรือนอย่างแม่นยำเพียงพอที่จะรองรับตลับลูกปืนโดยไม่หลวมหรือรบกวนมากเกินไป
ความกว้างหมายถึงระยะห่างจากหน้าหนึ่งของตลับลูกปืนไปยังอีกหน้าหนึ่ง โดยวัดตามแกนการหมุน สำหรับตลับลูกปืนกันรุน บางครั้งเรียกว่ามิตินี้เรียกว่าความสูงแทนความกว้าง แต่จะวัดในลักษณะเดียวกัน
| มิติข้อมูล | มันวัดอะไร | เครื่องมือทั่วไป | ช่วงทั่วไป |
|---|---|---|---|
| เจาะ (เส้นผ่านศูนย์กลางรูใน) | เส้นผ่านศูนย์กลางของรูด้านเพลา | คาลิเปอร์ภายใน, คาลิเปอร์ดิจิตอล | 3 มม. ถึง 200 มม |
| เส้นผ่านศูนย์กลางภายนอก | เส้นผ่านศูนย์กลางของพื้นผิวด้านตัวเรือน | คาลิเปอร์ตัวนอก คาลิเปอร์ดิจิตอล | 8 มม. ถึง 350 มม |
| ความกว้าง | ระยะห่างระหว่างใบหน้าทั้งสอง | เกจวัดความลึก ก้ามคาลิเปอร์ | 2 มม. ถึง 90 มม |
คาลิปเปอร์แบบดิจิทัลเป็นเครื่องมือที่มีประโยชน์ที่สุดในการวัดขนาดตลับลูกปืนสำหรับผู้ใช้ส่วนใหญ่ โดยให้การอ่านที่แม่นยำถึงภายใน 0.02 มม. สำหรับงานพิกัดความเผื่อที่เข้มงวดยิ่งขึ้น ไมโครมิเตอร์หรือเกจวัดรูจะช่วยเพิ่มความแม่นยำให้ดียิ่งขึ้น
คาลิเปอร์ดิจิทัลวัดรู เส้นผ่านศูนย์กลางภายนอก และความกว้างในเครื่องมือชิ้นเดียว โดยการสลับระหว่างก้ามด้านนอก ก้ามด้านใน และก้านวัดความลึก โดยปกติแล้วคาลิปเปอร์แบบดิจิทัลจะอ่านได้ที่ความละเอียด 0.01 มม. หรือ 0.0005 นิ้ว ในขณะที่เวอร์เนียร์คาลิเปอร์แบบดั้งเดิมจะอ่านค่าด้วยตนเองที่ความละเอียดประมาณ 0.05 มม.
ไมโครมิเตอร์มีความแม่นยำสูงกว่าคาลิเปอร์ ซึ่งมักจะอยู่ภายใน 0.001 มม. ทำให้เป็นเครื่องมือที่ต้องการสำหรับตลับลูกปืนที่มีความเที่ยงตรงสูงที่ใช้ในสปินเดิล กระปุกเกียร์ หรือส่วนประกอบด้านการบินและอวกาศที่พิกัดความเผื่อซ้อนกันเป็นสิ่งสำคัญ
หากตลับลูกปืนยังคงมีหมายเลขชิ้นส่วนที่อ่านง่ายประทับอยู่บนโล่หรือวงแหวน แผนภูมิหมายเลขตลับลูกปืนสามารถใช้แทนการวัดทางกายภาพได้ทั้งหมด เนื่องจากตัวเลขดังกล่าวจะเข้ารหัสชุดของรู OD และความกว้าง
| เครื่องมือ | ความแม่นยำโดยทั่วไป | กรณีการใช้งานที่ดีที่สุด | ข้อจำกัด |
|---|---|---|---|
| คาลิปเปอร์แบบดิจิตอล | ±0.02มม | การตรวจสอบรูทั่วไป, OD, ความกว้าง | ขึ้นอยู่กับแบตเตอรี่ |
| เวอร์เนียร์คาลิเปอร์ | ±0.05มม | การวัดภาคสนามไม่จำเป็นต้องใช้แบตเตอรี่ | ยิ่งอ่านช้าลง |
| ไมโครมิเตอร์ | ±0.001มม | การตรวจสอบความทนทานต่อความแม่นยำ | ช่วงการวัดจำกัดต่อเครื่องมือ |
| แผนภูมิหมายเลขแบริ่ง | แน่นอน (หากอ่านได้) | ระบุตัวตนได้รวดเร็ว ไม่ต้องใช้เครื่องมือ | ไม่มีประโยชน์หากหมายเลขหมดลง |
การวัดตลับลูกปืนอย่างถูกต้องจะใช้เวลาน้อยกว่าห้านาทีเมื่อทำตามขั้นตอนตามลำดับ กระบวนการด้านล่างใช้กับตลับลูกปืน ตลับลูกปืนลูกกลิ้ง และตลับลูกปืนกันรุนส่วนใหญ่
ตลับลูกปืนเมตริกส่วนใหญ่ใช้ระบบการกำหนดหมายเลข โดยตัวเลขสองหลักสุดท้ายของหมายเลขชิ้นส่วนระบุขนาดรู ตามสูตรที่กำหนดภายใต้ ISO 104 และใช้กันทั่วทั้งอุตสาหกรรม สำหรับรหัสเจาะตั้งแต่ 04 ถึง 96 ให้คูณรหัสสองหลักด้วย 5 เพื่อให้ได้เส้นผ่านศูนย์กลางของรูเจาะในหน่วยมิลลิเมตร
เช่น ตลับลูกปืนที่มีหมายเลขกำกับ 6203 มีรหัสเจาะเป็น "03" ซึ่งอยู่ในช่วงข้อยกเว้นต่ำกว่า 04 แทนที่จะเป็นกฎคูณด้วย 5 รหัสเจาะ 00 ถึง 03 ใช้ค่าคงที่แทนสูตร
| รหัสเจาะ | เส้นผ่านศูนย์กลางเจาะ | ตัวอย่างหมายเลขชิ้นส่วน |
|---|---|---|
| 00 | 10มม | 6200 |
| 01 | 12มม | 6201 |
| 02 | 15มม | 6202 |
| 03 | 17มม | 6203 |
| 04 | 20 มม. (4 x 5) | 6204 |
| 10 | 50 มม. (10 x 5) | 6210 |
หมายเลขชิ้นส่วนที่สมบูรณ์ 6203 ยังบอกได้มากกว่าขนาดรู: "6" นำหน้าหมายถึงซีรีส์ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว และ "2" ก่อนรหัสเจาะระบุเป็นซีรีส์งานเบา ซึ่งหมายความว่า OD และความกว้างเป็นไปตามค่ามาตรฐาน OD 40 มม. และความกว้าง 12 มม. สำหรับการเจาะและซีรีส์ที่ตรงกัน
ตลับลูกปืนเมตริกจะวัดเป็นมิลลิเมตรและปฏิบัติตามการกำหนดหมายเลข ISO ในขณะที่ตลับลูกปืนแบบนิ้วจะวัดเป็นเศษส่วนหรือนิ้วทศนิยม และเป็นไปตามแบบแผนการกำหนดหมายเลข ANSI/ABMA ซึ่งพบได้ทั่วไปในอุปกรณ์ในอเมริกาเหนือที่สร้างขึ้นก่อนที่มาตรฐานเมตริกจะแพร่กระจายไปทั่วโลก
| คุณสมบัติ | ตลับลูกปืนเมตริก | ตลับลูกปืนนิ้ว |
|---|---|---|
| หน่วยวัด | มิลลิเมตร (มม.) | นิ้ว (นิ้ว) |
| มาตรฐานการปกครอง | ISO 15 / ISO 104 | ABMA / ANSI |
| ภูมิภาคการใช้งานทั่วไป | ระดับโลก โดดเด่นทั่วโลก | อุปกรณ์รุ่นเก่าในอเมริกาเหนือ |
| สไตล์การนับเลข | สูตรเจาะรหัส x 5 | รูแบบเศษส่วน (เช่น 1/2 นิ้ว) |
| ความสามารถในการเปลี่ยนกันได้ | ไม่สามารถเปลี่ยนได้โดยตรงกับขนาดนิ้ว | ไม่สามารถเปลี่ยนโดยตรงกับขนาดเมตริกได้ |
การผสมทั้งสองระบบเป็นหนึ่งในข้อผิดพลาดในการจัดหาที่พบบ่อยที่สุด รูขนาด 19.05 มม. นั้นเหมือนกันทางคณิตศาสตร์กับ 0.75 นิ้ว แต่ตัวตลับลูกปืนเองก็จะมีหมายเลขชิ้นส่วนที่แตกต่างกันไป ขึ้นอยู่กับมาตรฐานที่ผลิตขึ้น ดังนั้นการแปลงตัวเลขเพียงอย่างเดียวจึงไม่เพียงพอที่จะยืนยันความพอดีได้
เมื่อหมายเลขชิ้นส่วนของตลับลูกปืนสึกหรอหรือชำรุดและหลุดออกจากกัน ให้วัดเส้นผ่านศูนย์กลางเพลาและรูตัวเรือนโดยตรงแทนการวัดตัวตลับลูกปืน เนื่องจากพื้นผิวทั้งสองนี้จะต้องตรงกับรูและ OD ของตลับลูกปืนทุกประการ
วัดเพลาที่ตลับลูกปืนติดตั้งอยู่โดยใช้คาลิเปอร์ด้านนอก และวัดรูตัวเรือนโดยใช้คาลิเปอร์ด้านในหรือเกจวัดแบบเหลื่อม เส้นผ่านศูนย์กลางของเพลาเท่ากับขนาดรูของตลับลูกปืน และรูตัวเรือนเท่ากับ OD ของตลับลูกปืน โดยอยู่ภายในพิกัดความเผื่อพอดีที่ผู้ผลิตระบุ โดยทั่วไปความกว้างสามารถประมาณได้จากช่องว่างที่เหลืออยู่ในตัวเครื่องหรือจับคู่กับแค็ตตาล็อกทดแทนโดยใช้สองมิติที่ทราบ
วิธีที่ง่ายที่สุดโดยไม่ต้องใช้คาลิเปอร์คือการอ่านหมายเลขชิ้นส่วนที่ประทับบนส่วนกำบังของตลับลูกปืน และดูบนแผนภูมิรูเจาะ เนื่องจากตัวเลขเพียงอย่างเดียวจะแสดงรู OD และความกว้างโดยไม่ต้องใช้เครื่องมือวัดใดๆ
ค่าที่อ่านได้ของคาลิปเปอร์ที่แตกต่างจากขนาดมาตรฐานเล็กน้อย เช่น 16.98 มม. แทนที่จะเป็น 17 มม. มักจะสะท้อนถึงความทนทานต่อการผลิตตามปกติหรือการสึกหรอเล็กน้อย ไม่ใช่ข้อผิดพลาดในการวัด และควรปัดเศษให้เป็นขนาดรูมาตรฐานที่ใกล้ที่สุด
ไม้บรรทัดสามารถบอกขนาดตลับลูกปืนโดยประมาณได้ แต่ไม่แม่นยำเพียงพอสำหรับการสั่งซื้อเปลี่ยน เนื่องจากโดยทั่วไปการอ่านค่าของไม้บรรทัดจะมีความแม่นยำเพียงประมาณ 0.5 มม. ซึ่งสามารถขยายความแตกต่างระหว่างขนาดรูมาตรฐานสองขนาดที่อยู่ติดกัน
ตลับลูกปืนเป็นแบบเมตริกหากหมายเลขชิ้นส่วนเป็นไปตามรูปแบบรหัสเจาะ ISO เช่น 6203 หรือ 6309 และจะมีขนาดเป็นนิ้วหากตัวเลขอ้างอิงถึงการกำหนดนิ้วที่เป็นเศษส่วนหรือทศนิยม เช่น ที่ใช้ในซีรีส์แบริ่งลูกกลิ้งเรียว
ความกว้างยังคงมีความสำคัญแม้ว่ารูและ OD ตรงกัน เนื่องจากตลับลูกปืนที่แคบเกินไปหรือกว้างเกินไปอาจเคลื่อนตัวภายในตัวเรือนหรือไม่สามารถนั่งพิงไหล่ได้ ทำให้เกิดการสึกหรอหรือเสียงรบกวนก่อนวัย
